Çatı Trapezi Üretim Hattı | Cemax Mühendislik
Trapez oluklu sac, genellikle çelik veya alüminyum gibi metallerden yapılan bir yapı malzemesidir. Bu sac, üzerinde trapez şeklinde yükseltilmiş oluklar veya kabartmalar bulunan bir profili ifade eder. Bu trapez olukları, sacın mukavemetini artırırken aynı zamanda su tahliyesi, dayanıklılık ve stabilite sağlar.
Trapez oluklu sacın en yaygın kullanım alanı çatı kaplamalarıdır. Trapez profili, suyun kolayca akmasını ve birikmesini önler, böylece çatının suya dayanıklılığını ve çürümesine karşı direncini artırır. Ayrıca, trapez oluklar, sacın mukavemetini artırarak rüzgar ve diğer dış etkilere karşı daha dirençli hale getirir.
Çatı Trapezi Üretim Hattı
ÜRETİM HATTI KODU: CMX-TRP1-PLUS

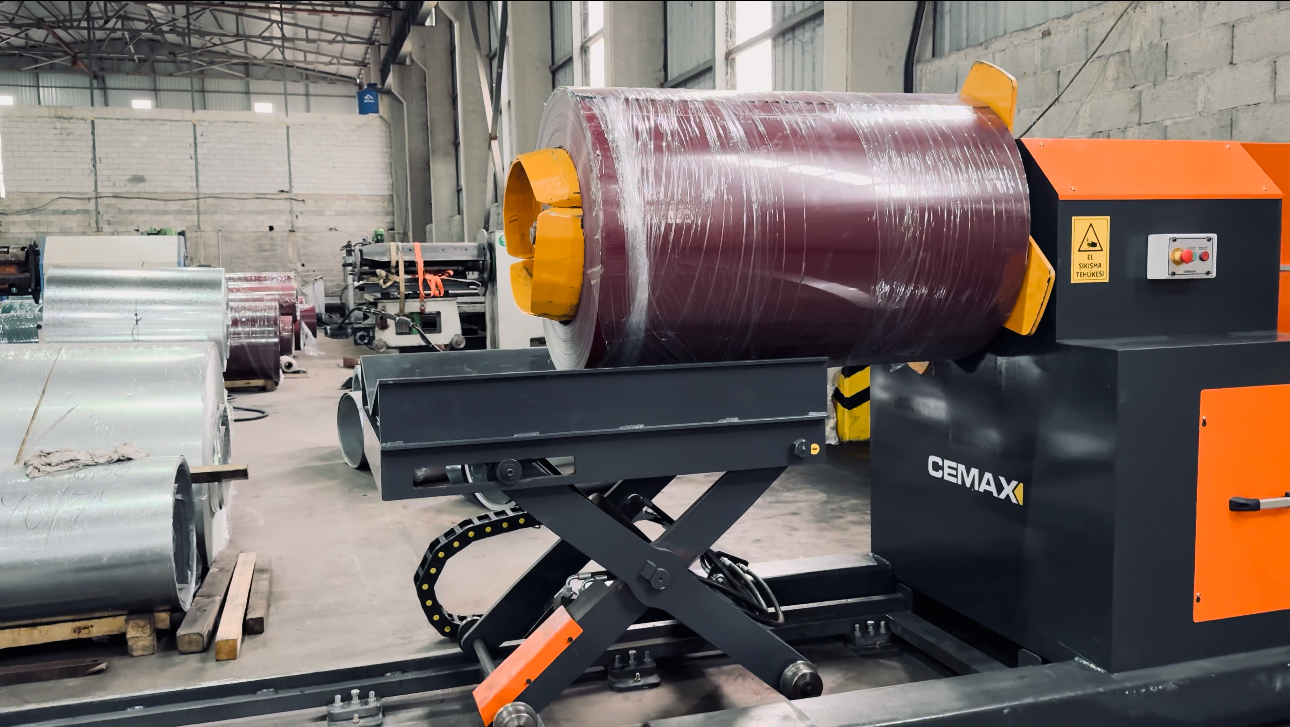

BANT AÇMA | |
*Kapasite | : 10,000kg |
*Genişlik max. | : 1300mm |
*Rulo çapı | : 1200mm |
*Rulo iç çapı | : 500 ile 610mm arasında açılıp kapanır. |
*Sıkma sistemi | : Hidrolik |
*Yükleme sistemi | : Hidrolik |
*Araba taşıma sistemi | : Hidrolik |
*Motor gücü | : 7,5kw |
*Hidrolik ünite motor gücü | : 3kw |

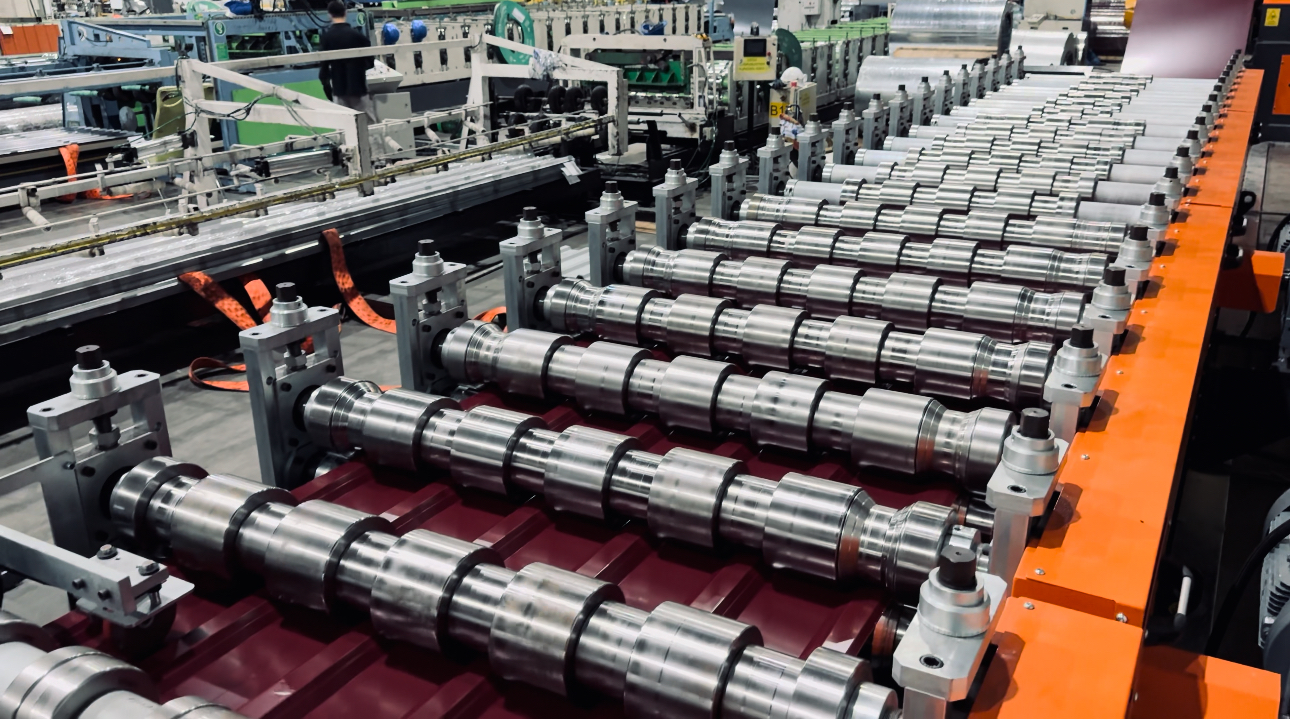

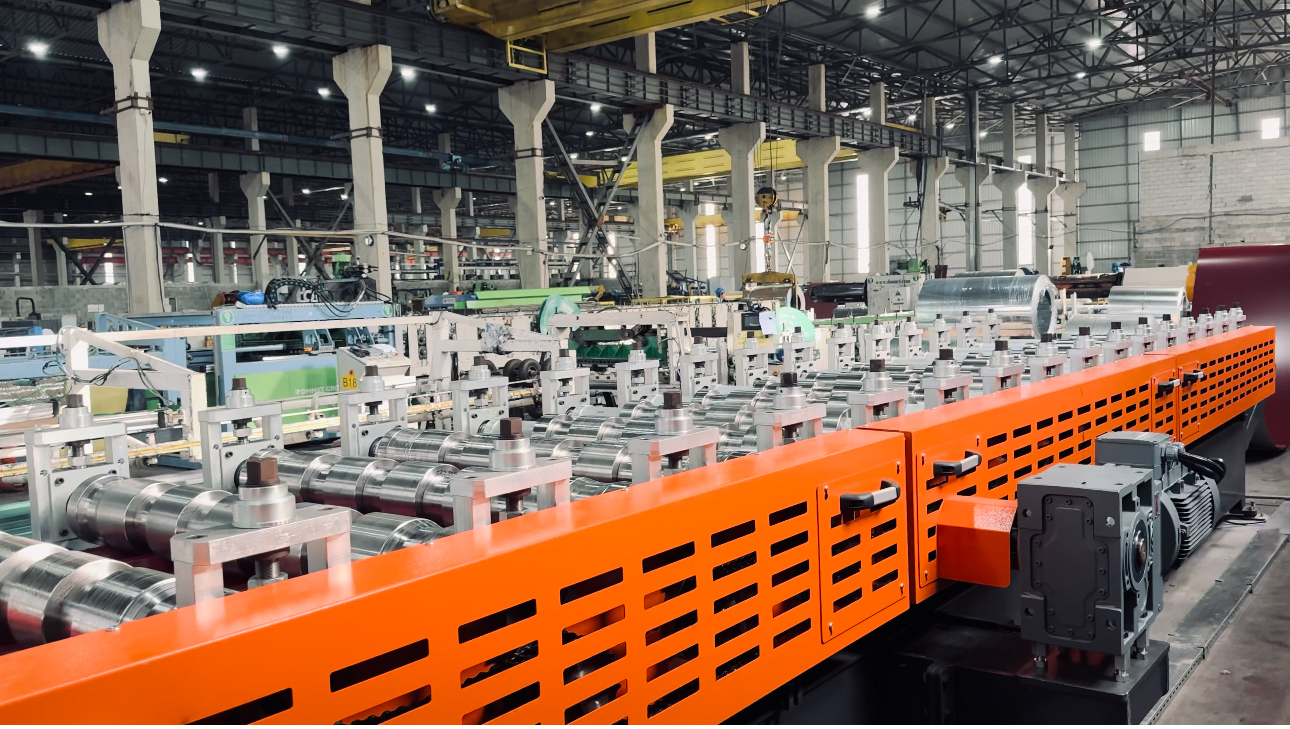

ROLLFORM | |
*İstasyon sayısı | : 20 istasyonlu |
*Mil çapı | : 90mm |
*Hareket aktarma mekanizması | : Zincir dişli ile |
*Makaralar | : Isıl işlem yapılmıştır. 50-52HRC sertliğinde |
*Sac kalınlığı | : 0,25 – 1,0 mm aralığında galvanizli ve boyalı sacdan üretebilir. |
*Motor gücü | : 11+11 = 22 kw |

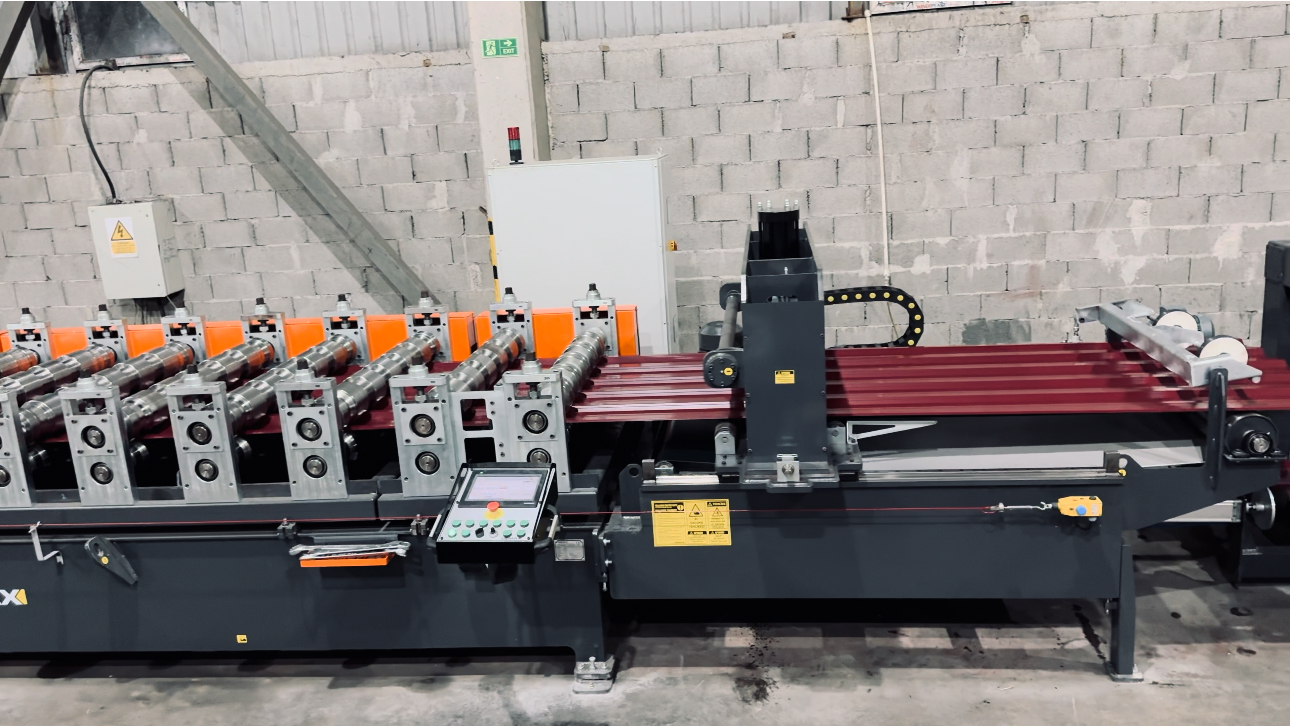

BOY KESME | |
*Hareket mekanizması | : Servo motorlu uçar maks |
*Kesme sistemi | : Hidrolik |
*Boy kesme bıçağı | : 2379 Takım çeliğidir. 58-60HRC sertliğinde |
*Hidrolik ünite motor gücü | : 5,5 kw |
*Konveyör motor gücü | : 2,2 kw |
*Servo motor gücü | : 7,5 kw Redüktörlü |

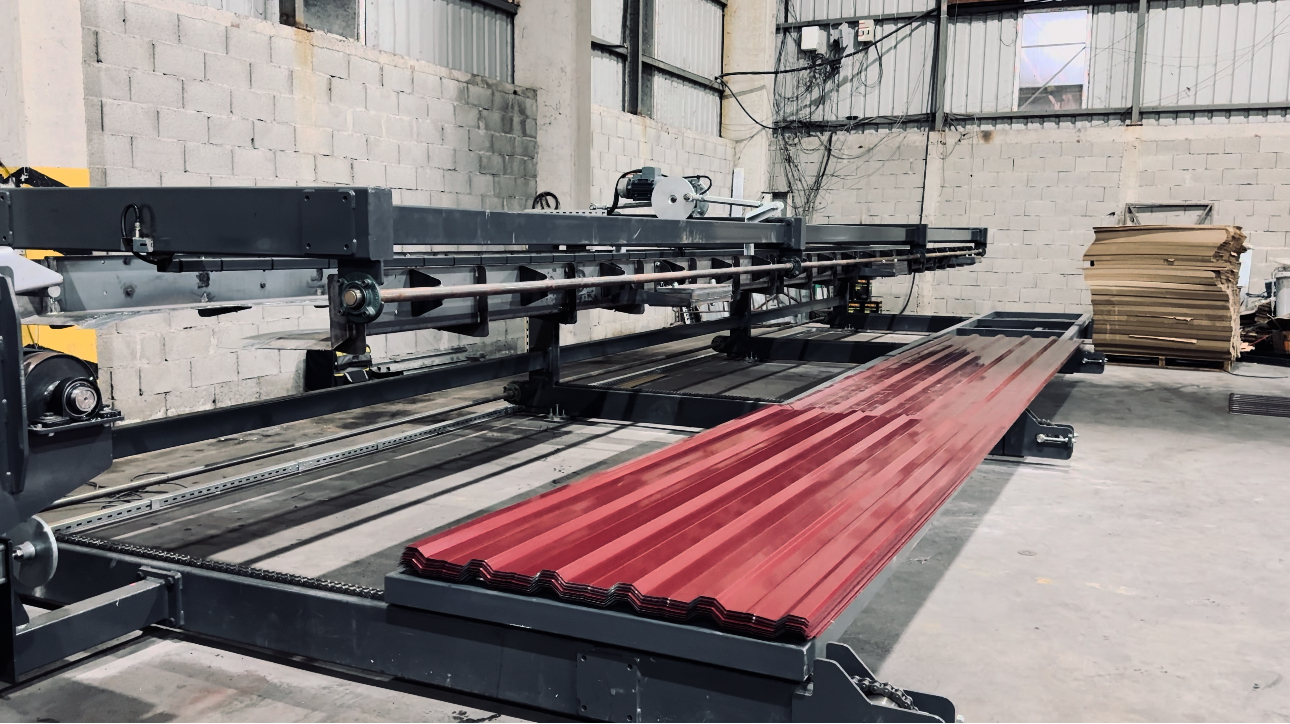

DİZME ÜNİTESİ | |
*Ürün boyu | : 12 metre boyunda trapez üretebilir. Sasi kısmı 4 metre boylarında modüler olarak üretilmiştir. |
*Bırakma sehbası | : Redükrörlü motor ile aşağı ve yukarı yönde çalışan kapaklar olacak. |
*Pozisyonlama | : Pnömatik piston ile yapılır. Aşağı düşen ürün piston ile dayama nuktasına kadar ürünü yaslar. |
*Vinç altına taşıma arabası | : Boyu kesilmiş ve adet tamamlanmış ürünler vinç altına yanaştırılır. Palet boşaltıldıktan sonra yerine alınır |
*Hızlı ilerletme sistemi | : Ürüne zarar vermeyecek tekerlekler pnömatik olarak açılıp kapanır. Ürün geldiğinde kapanır ve dönmeye |
başlar. Ürün tekerleklerden çıktığında açılır. Bir sonraki ürünü bekler. | |
*Hızlı ilerletme motor gücü | : 0.55kw |
*Bırakma sehbası motor gücü | : 2,2kw |
*Vinç altına taşıma arabası | : 2,2 kw |
OTOMASYON | |
*Servo donanım | : Omron markadır. |
*Motor sürücüleri | : Omron markadır. |
*Şalt Malzemesi | : Siemens, Moller Markadır. |
ÜRETİM HIZI | |
*Üretim hızı maksimum | : 30 metre/dakika |
*Üretim hızı minimum | : 10 metre/dakika |
